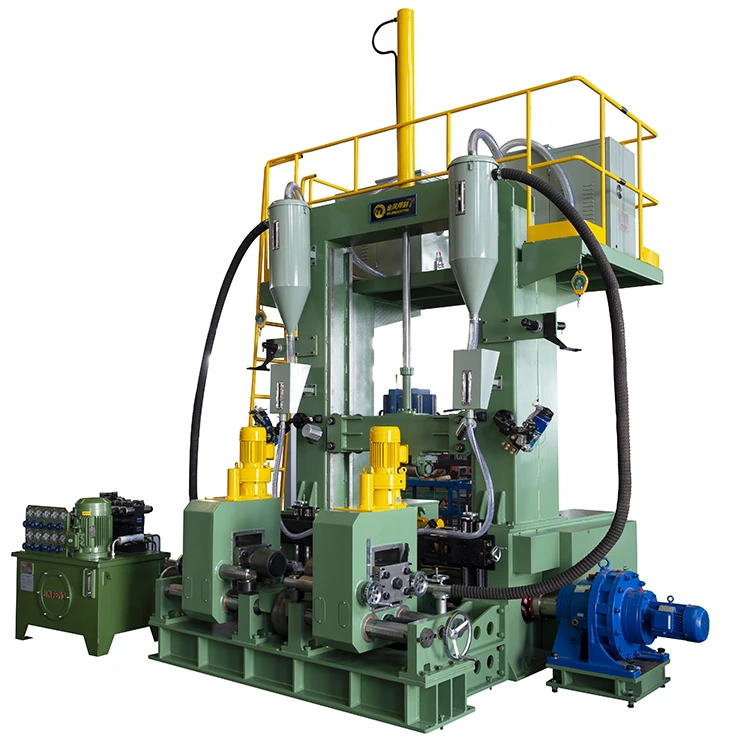

2-1-7 3 في خط لحام شعاع 1 ساعة

Jinfeng Weldcut هي شركة تصنيع محترفة في الصين ومورد لخطوط لحام الشعاع 3 في 1 ساعة بسعر معقول. تم دمج خطوط اللحام الشعاع 3 في 1 ساعة مع التجميع واللحام والاستقامة على الحافة بعد اللحام في آلة واحدة لصنع h-beam أو t-beam. يمكن أن يدرك الإنتاج على شعاع H-beam الملحوم أو T-beam مع سرعة سريعة ودقة عالية ، والتي تحتوي على ميزات التشغيل البسيط ، ومساحة أقل شغلًا وأقل عمالة.

إرسال استفسار

وصف المنتج

بالنسبة لجميع خطوط لحام الشعاع التي تصنع BYJINFENG المصنعة ، سيكون لها ضمان لمدة 12 شهرًا ، والتي تعد أعلى آلة كفاءة لزيادة الإنتاجية للمستخدمين النهائيين من بنية الصلب والجسر والبناء.

تحديد

نموذج	ZHJJ15	ZJ18	ZHJ20
T-Beam Webheight (H)	200 ~ 1500mm	200-1800	200-2000mm
سمك الويب (د)	6 ~ 12mm	6 ~ 19mm	6 ~ 30mm
flangewidth (ب)	200 ~ 800mm	200 ~ 1000mm
flangethickness (t)	6 ~ 25mm	6 ~ 40mm
طول الشعاع (ل)	4000 ~ 15000mm	4000 ~ 15000mm	4000 ~ 15000mm
مادة شعاع	Q235
نوع اللحام	قوس مغمورة لحام فيليه عرضية
مصدر طاقة اللحام	سلك واحد أو نوع سلك مزدوج	سلك واحد	سلك واحد
سرعة الإخراج لحام	200 ~ 1000 مم/دقيقة
زاوية الشعلة:	45 درجة تعديل غرامة
الضغط الهيدروليكي	≤14 ميجا باسكال
نظام استرداد التدفق	2sets
حجم التدفق القادوب	2 × 50L
أسطوانة ناقل المدخلات:	12000 ملم
أسطوانة النقل الإخراج:	12000 ملم
طاقة الآلة الرئيسية	18.0kw
النظام الهيدروليكي:	1Set
وحدة الاستقامة	مجموعة واحدة ، مدمجة على الجهاز
مزود الطاقة:	AC/380 V/50 Hz/3PH
القدرة على الاستقامة	6-40mm

الميزة والتطبيق

تحتوي خطوط لحام الشعاع على 3-H على أنها وظيفة مشتركة من شعاع H ، وتجميع الشعاع T ، واللحام والتشوه الحافة بعد اللحام. وبالتالي ، يمكن أن يدرك بدقة وسريعة إنتاج H Beam و T Beam.

يحتوي هذا الخط على عملية لحام اختيارية للاختيار وفقًا لسمك لوحة الصلب الهيكلي المراد لحامه:

الخيار أ: لحام الأسلاك المزدوجة المفردة التي يكون معدل الترسيب أعلى بنسبة 40 ٪ من اللحام القوس المفرد القوس المفرد ، وهو مناسب بشكل خاص لسمك الفولاذ الهيكل الذي يكون سمكه أقل من 20 مم.

الخيار ب: لحام سلك واحد قوس واحد. إنه مناسب لمجموعة أكبر من لحام سمك اللوحة.

تفاصيل

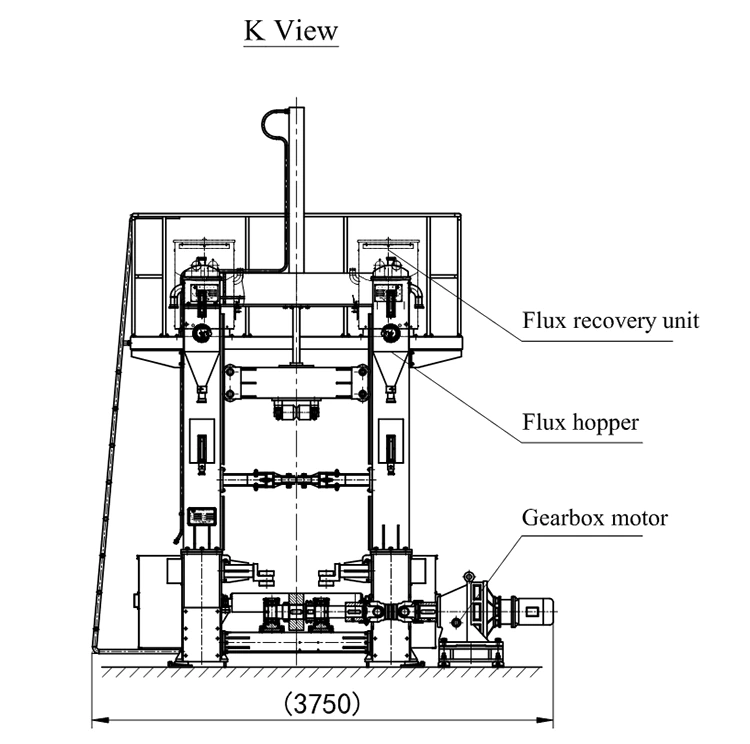

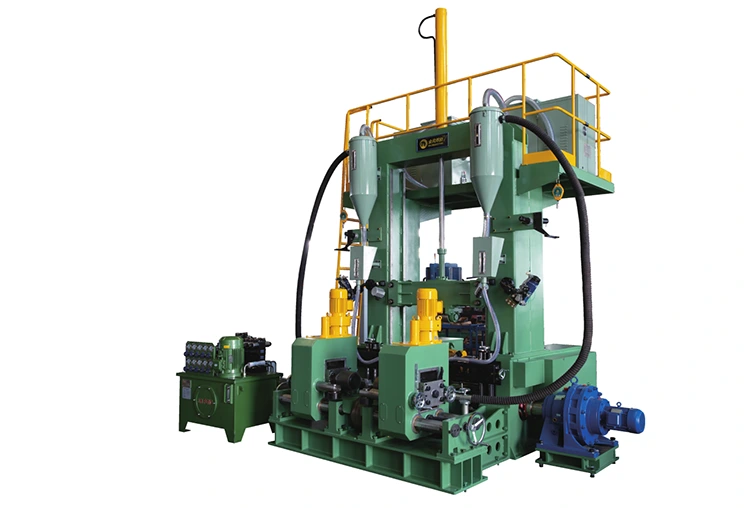

تتكون خطوط لحام الشعاع Zhj3-in 1 H القياسية من طاولة أسطوانة واحدة ، ومحطة اللحام الرئيسية والاستقامة ، وطاولة الإخراج. في محطة اللحام الرئيسية والاستقامة هناك تم تثبيتها مع وحدات استرداد التدفق ، ورأس اللحام مع أجهزة الشعلة والتشبش للشفة والويب.

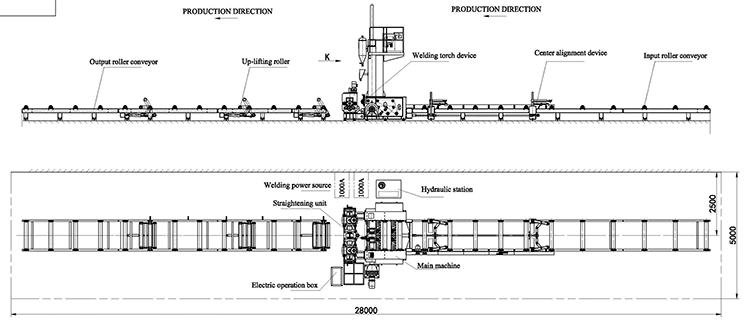

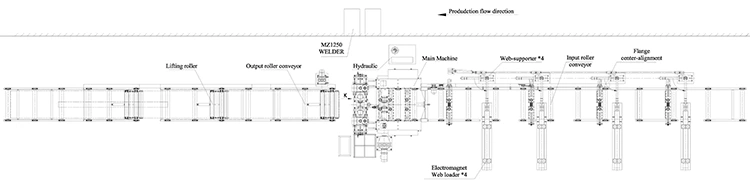

1. خطوط لحام شعاع Standardzhj3-in 1 H

2. الخيار 1:

وفقًا للطلبات المختلفة من العملاء ، نقدم أيضًا التكوين لخطوط لحام الشعاع thezhj3-in 1 h على النحو التالي:

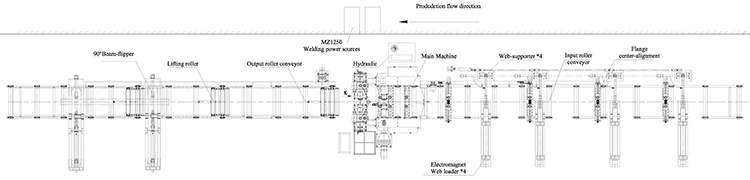

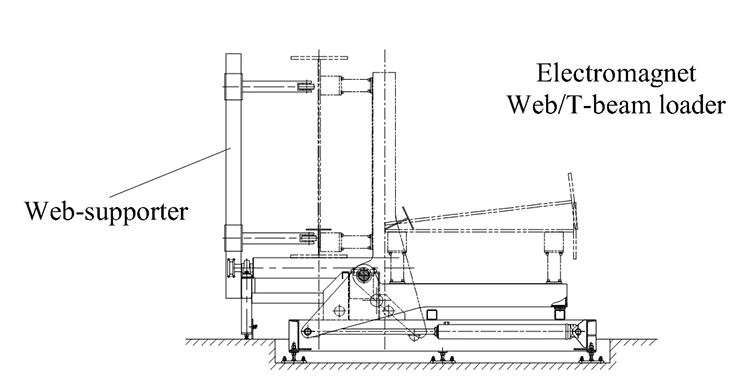

استنادًا إلى خطوط لحام الشعاع القياسية 3-في 1 H ، هناك إضافة مجموعة واحدة من محمل الويب ، والتي من 4 أجهزة كمبيوتر من ذراع تحميل المغناطيس و 4pcs من مؤيدي الويب. على كل ذراع تحميل ويب ، هناك 2pcs من المغناطيس لعقد لوحة الويب الفولاذية.

3. الخيار 2:

وفقًا للطلبات المختلفة من العملاء ، نقدم أيضًا التكوين لخطوط لحام الشعاع thezhj3-in 1 h على النحو التالي:

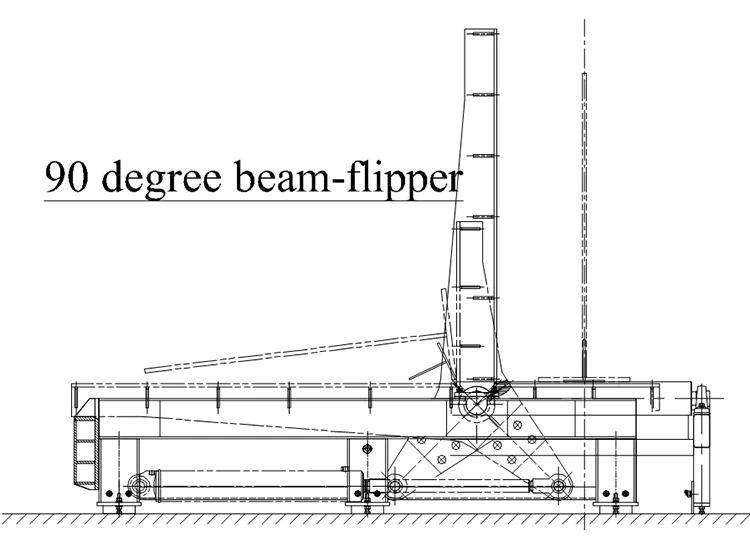

استنادًا إلى أعلاه ، يمكننا إضافة مجموعة واحدة من زعنفة الحزمة 90 درجة على جدول أسطوانة الإخراج لإلغاء الحزمة الملحومة في الموضع الأفقي.

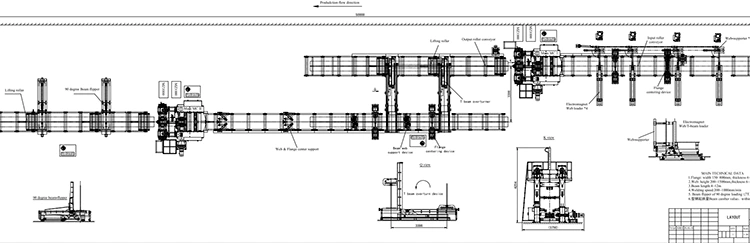

3. الخيار 3:

قد يحتاج بعض العملاء إلى زيادة إنتاج الإنتاج ، فهم يحتاجون إلى خط لحام واحد إلى مجموعتين من محطة اللحام. أول محطة لحام للحام 1st Lill and Web لتشكيل شعاع T ، والثاني للحام لحام T-beam والشفة الثانية لتشكيل شعاع H.

3.1 استنادًا إلى خطوط اللحام القياسية 3-في 1 ساعة ، إضافة مجموعة واحدة من محمل الويب ، والذي يتكون من 4 أجزاء من ذراع تحميل المغناطيس و 4pcs من مؤيد الويب. على كل ذراع تحميل الويب هناك 2pcs من المغناطيس لعقد لوحة الويب الصلب.

3.2 لإضافة مجموعة واحدة من T-beam المنقلب إلى قلب T-beam في 180 درجة ووضع شعاع T على الحافة الثانية على جدول مدخلات محطة اللحام الثانية.

3.3 لإضافة مجموعة واحدة من زعنفة الحزمة 90 درجة على جدول أسطوانة الإخراج لمحطة اللحام الثانية لإلغاء الحزمة الملحومة في الموضع الأفقي.

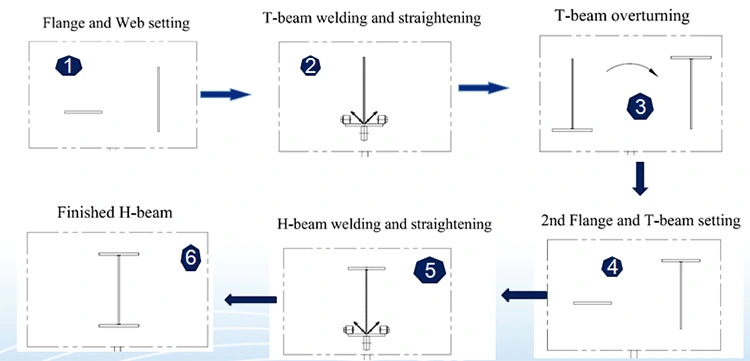

تي شعاع و H-beam تدفق الإنتاج

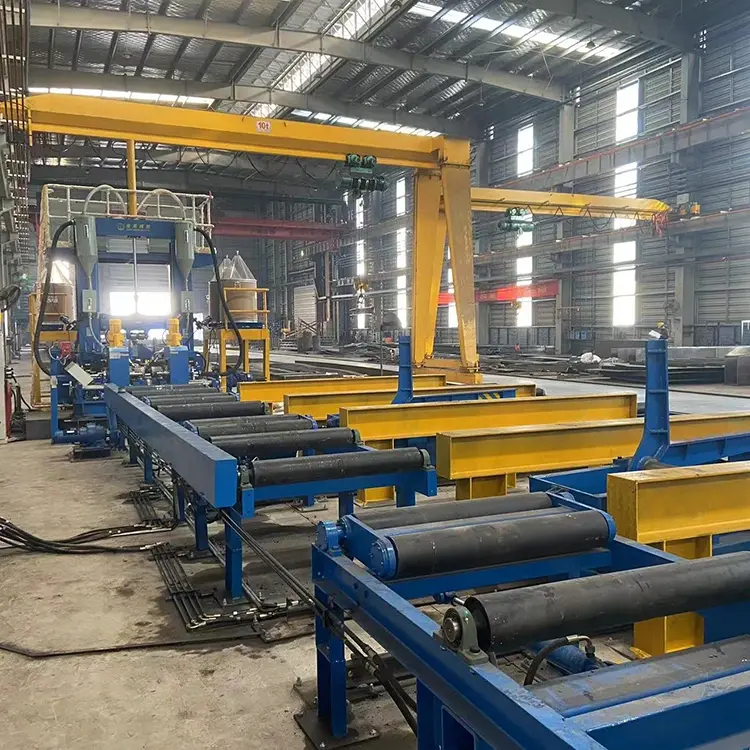

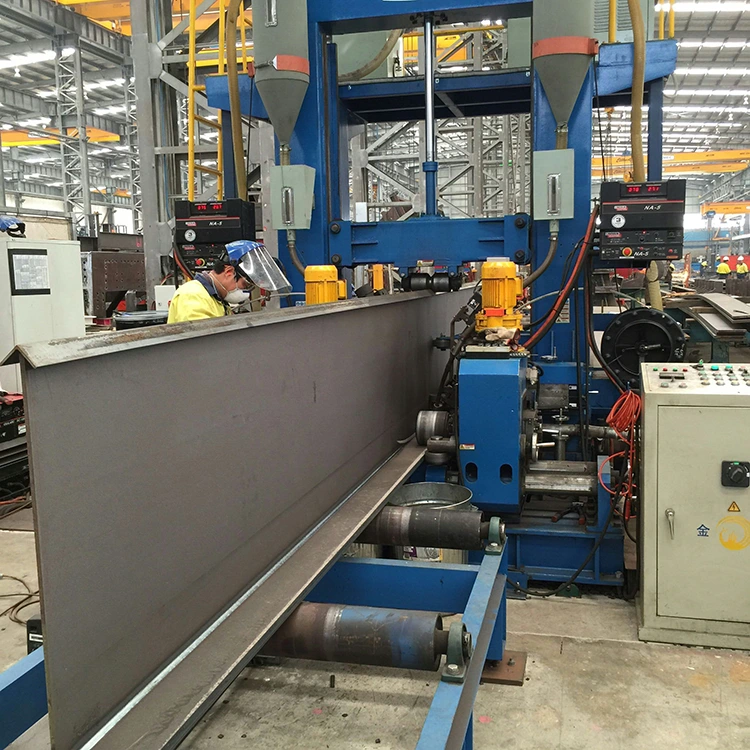

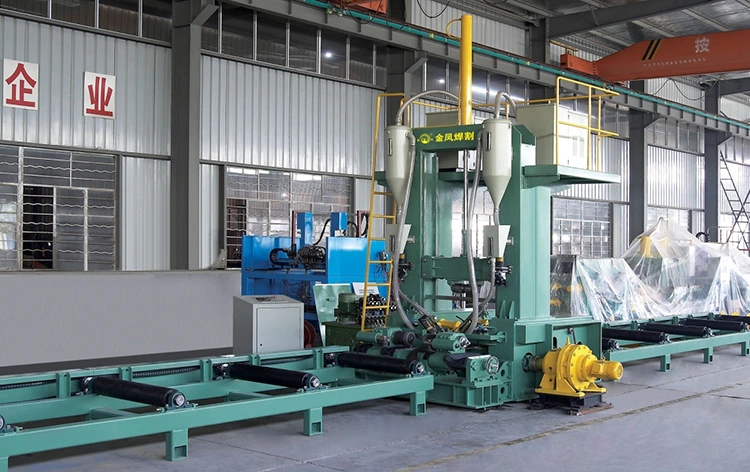

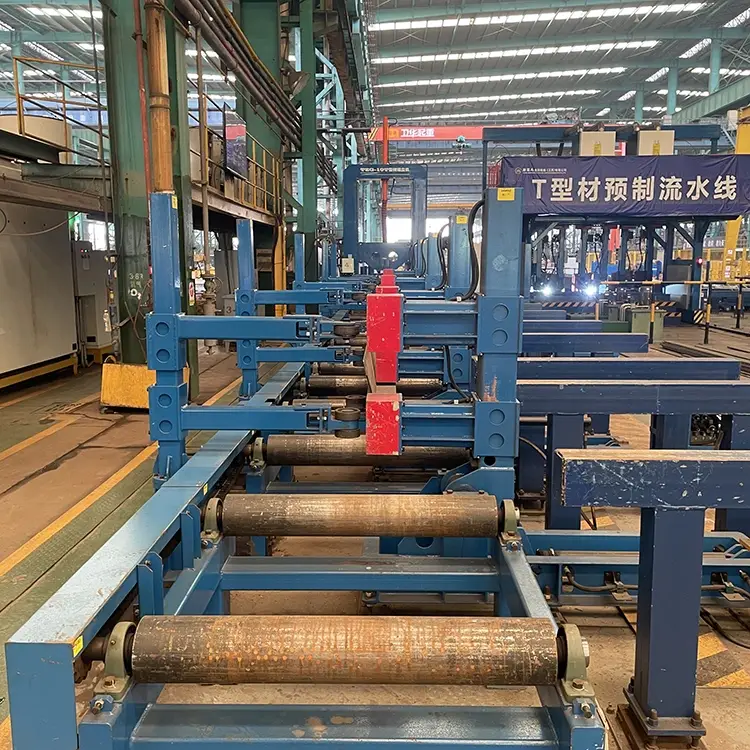

3 في 1 خطوط لحام H-beam متكاملة مثبتة في مصنع المستخدمين
