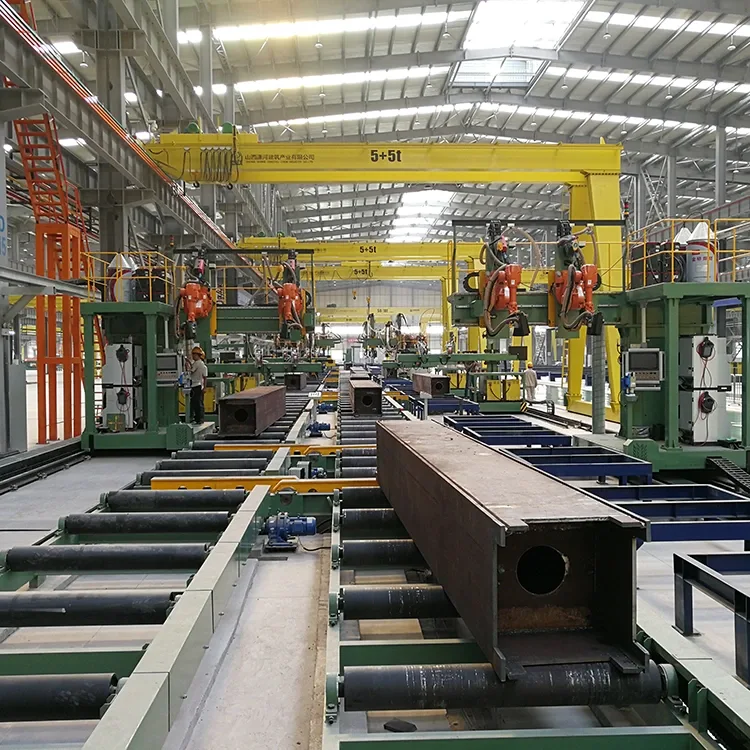

خطوط لحام العمود مربع

ستوفر Jinfeng Weldcut ضمانًا لمدة عام لخطوط لحام أعمدة TheBox. يتم اختيار العناصر الكهربائية الرئيسية لإنتاجات أعمدة TheBox من العلامة التجارية العالمية الشهيرة والتي ستجلب أكثر ملاءمة للمستخدمين للعثور على الأجزاء المحلية دون الوصول من مسافة طويلة من الصين. تعتبر خطوط لحام العمود Automaticbox Automaticbox X15 هي خطوط إنتاج الأتمتة الأكثر تقدماً وعالية لزيادة الإنتاجية للمستخدمين النهائيين من مختلف الصناعات.

تحديد

الميزة والتطبيق

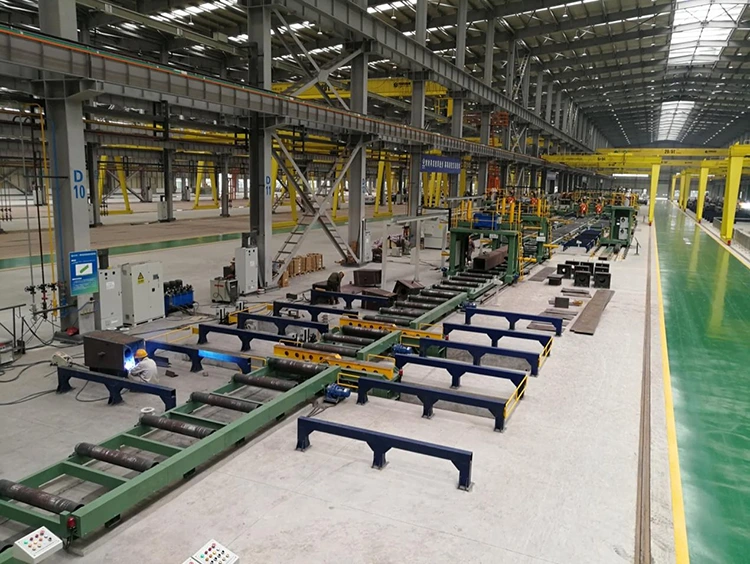

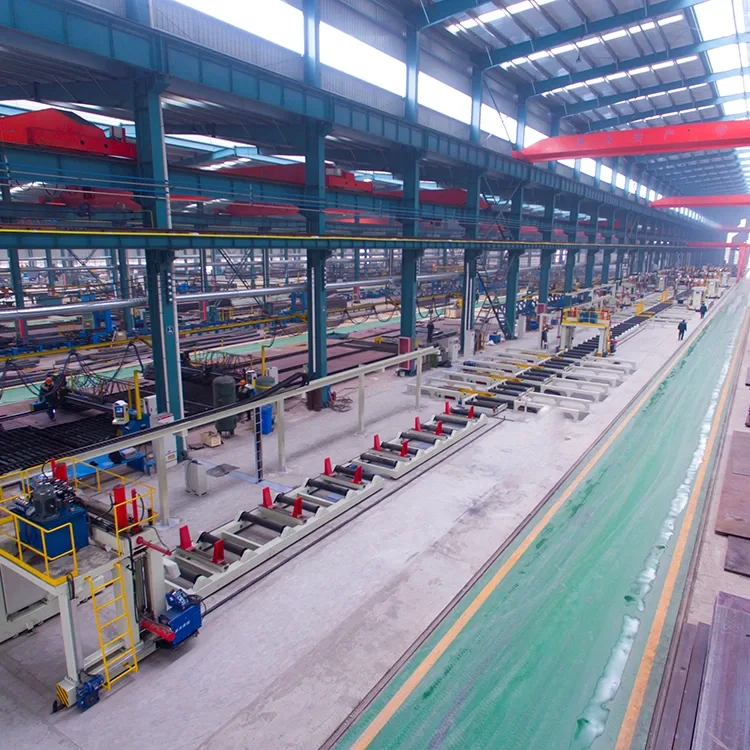

1. خطوط لحام عمود مربع X15 هي خطوط إنتاج أتمتة عالية لإنتاج أعمدة أعمدة الصندوق الملحومة مع عمال أقل ورافعات أقل.

2. يمكن أن يكون الخط تكاملًا تامًا مع نظام MES وإكمال الاتصال في الوقت الفعلي بين الكمبيوتر العلوي ونظام التحكم ، وإكمال جمع البيانات من الجهاز ، وتحميل جميع البيانات التي تم جمعها إلى نظام MES المصنع (أو نظام التحكم المركزي العلوي) ، وضمان توقيت وفعالية نقل المعلومات.

3. يجب أن يفي التصميم والحماية بمتطلبات المعايير الوطنية ذات الصلة وحماية البيئة ؛ يجب أن تفي بأجهزة سلامة المعدات والحماية المعايير الصناعية ذات الصلة ؛.

4. يتم استخدام خطوط لحام العمود في الصندوق على نطاق واسع في هياكل بناء الصلب والفولاذ ، لأعمدة أعمدة صندوق اللحام لبناء البناء الصلب ، البناء عالي المستوى ، أو هياكل الصلب ، أو الجسور وما إلى ذلك.

5. يسمح التصميم المرن لمعدات اللحام بدعم أي علامات تجارية لمصادر طاقة اللحام.

6. CE ، ECA معتمد متوفرة.

7. يوفر هذا الخط الإنتاج من شعاع Duty Light إلى شعاع ثقيل للغاية بسمك كبير دون تغيير أي أدوات أو معدات.

8. من التجميع إلى نهاية المعالجة بأكملها لا تحتاج إلى أي رافعات باستثناء التحميل في البداية والتفريغ في النهاية ، مما يقلل بشكل كبير من خطر استخدام الرافعات.

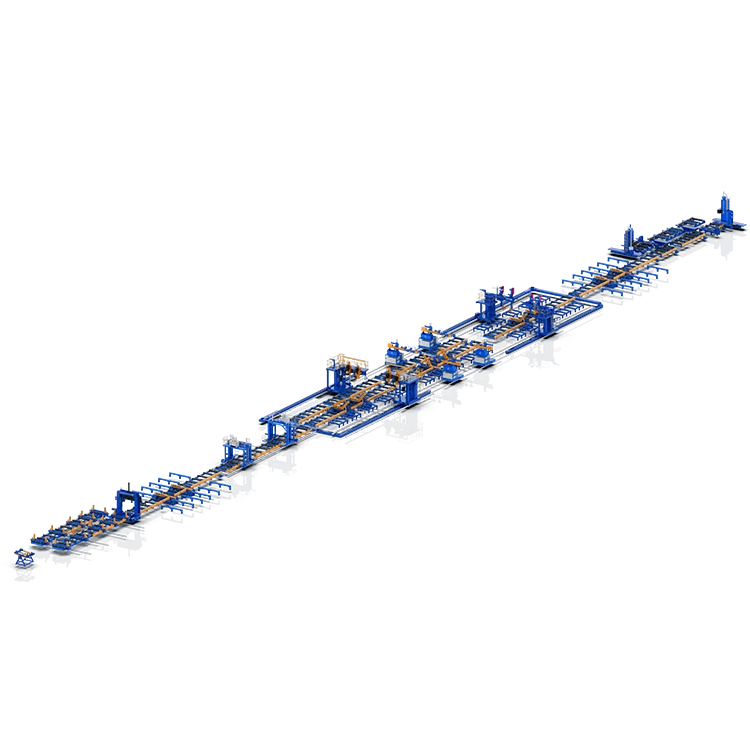

قائمة الآلات والمعدات لتأسيس خط إنتاج كامل لإنتاج شعاع الصندوق الملحوم:

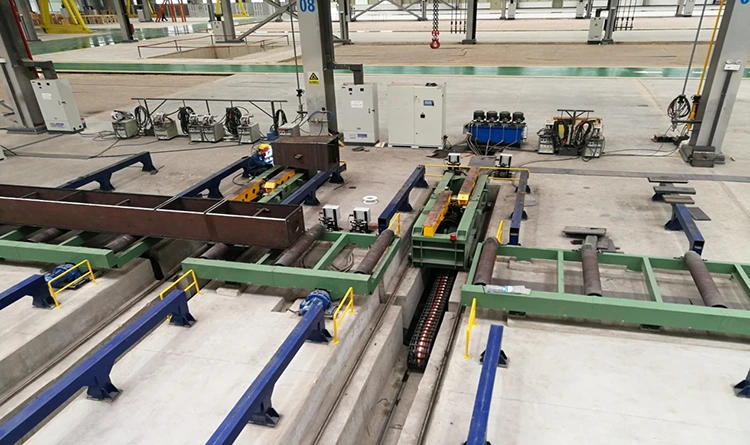

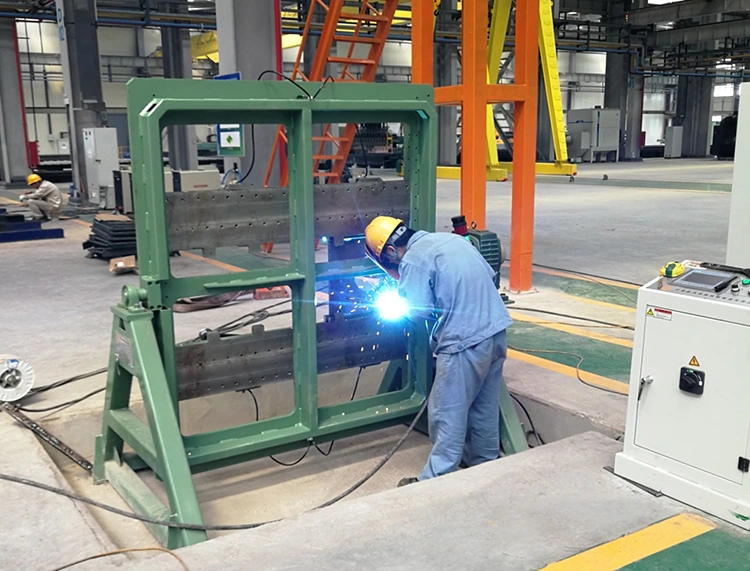

1- آلة تجميع الحواجز

هذه الآلة عبارة عن معدات خاصة للتجميع وتحديد وضع اللحام بلوحة الضلع المعززة في التجويف الداخلي لعمود TheBox. إنه المنتج المفضل لمؤسسات بنية الصلب التي تنتج قطعة عمود TheBox لتقليل كثافة العمالة وتحسين كفاءة العمل.

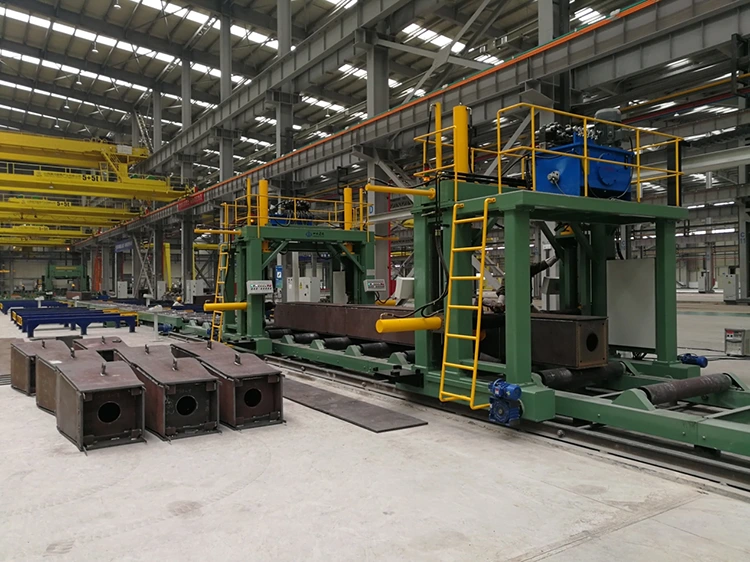

2- آلة تجميع العمود مربع

آلة تجميع عمود Box هي المعدات الرئيسية لإنتاج عمود Box (العمود) ، الذي يكمل بشكل أساسي مجموعة عمل عمود Box (العمود). هذا الماكينة هي واحدة من المعدات اللازمة لمؤسسات هيكل الصلب لإنتاج عوارض الصندوق.

آلة واحدة لتجميع نوع u.

آلة واحدة هي لتجميع نوع الصندوق.

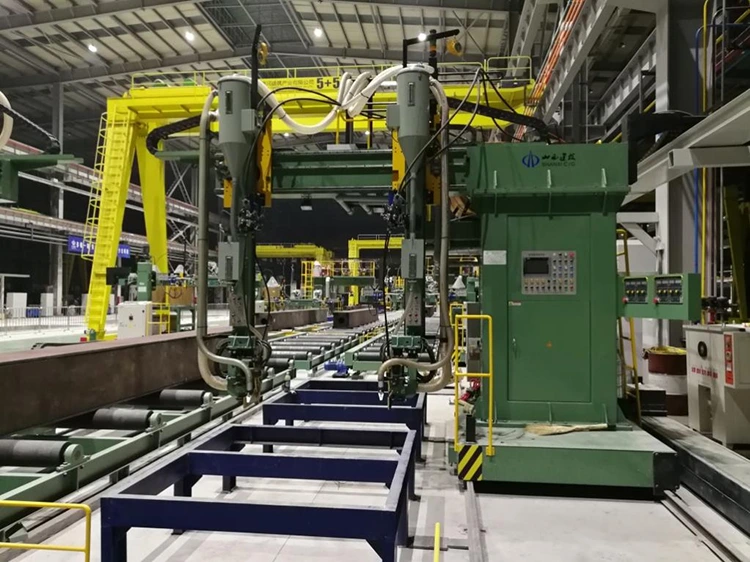

3- آلة اللحام الكهربائية ستراج

XZHB15 Cantilever Electroslag Machine هو منتج ممتاز تم إطلاقه بواسطة شركة Jinfeng Welding and Cutting Company لصناعة هيكل الصلب. إنها معدات لحام خاصة مصممة خصيصًا لعمود صندوق اللحام. من أجل ضمان مقاومة صلابة ومقاومة الالتواء أثناء تصنيع عمود الصندوق ، يتم لحام الحواجز (أي اللوحات الأكثر صلابة) بشكل عام في الجزء الداخلي من عمود الصندوق. هذا الماكينة عبارة عن معدات خاصة للحام لللحام بين اللوحة الخارجية لعمود الصندوق والحوارب الداخلية.

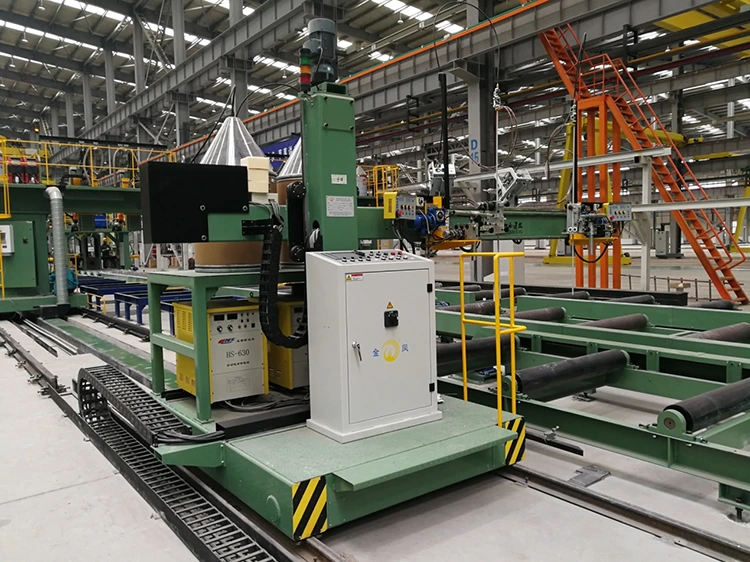

4- آلة اللحام الظهر CO2/MAG

XQHB15L Series Series Box Column Cantilever GAS GAS SHIEARDER MACHERS هي معدات لحام خاصة مصممة خصيصًا لدعم اللحام بعمود المربع (العمود) وملء اللحام بعد الدعم ، والتي يتم إطلاقها من قبل شركتنا بناءً على الطلب على السوق وسنوات من الخبرة في تطوير معدات هيكل الصلب.

5- آلة لحام ملء CO2/ماج

XQHB15 Series Box Box Column Clanilever GAS GAS SHIEARDER MACHERS هي معدات لحام خاصة مصممة خصيصًا لدعم اللحام بعمود الصندوق (العمود) وملء اللحام بعد الدعم ، والتي يتم إطلاقها من قبل شركتنا بناءً على الطلب على السوق وسنوات من الخبرة في تطوير معدات هيكل الصلب.

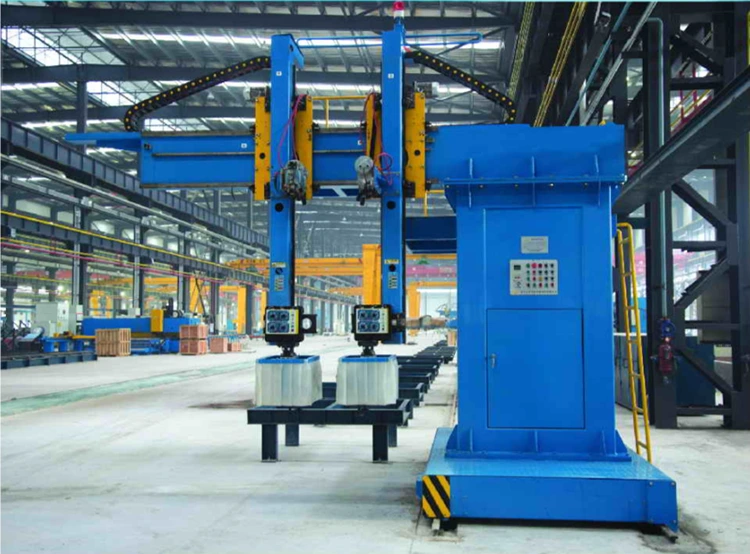

6- آلة لحام القوس المغمورة

XMHB15 Box Girder Cantilever Machine Arc Welding Machine هو منتج ممتاز تم إطلاقه من قبل شركة Jinfeng Welding and Cutting Fornder the Steel. إنها معدات لحام خاصة مصممة خصيصًا للحام أعمدة مربعات كبيرة ومتوسطة الحجم (أعمدة). على مر السنين ، بعد التحسين المستمر والتحسين ، أصبح الأداء أكثر كمالا.

7- آلة الطحن النهائية

مع التطور السريع للبناء الاقتصادي ، فإن البناء والجسر وغيرها من الصناعات لديها متطلبات صارمة بشكل متزايد لجودة هندسة هيكل الصلب. أصبحت مفصل بعقب H-beam ، وعمود الصندوق والعمود ، والأجزاء النحيلة ، ومعالجة الوجه النهائية لقطعة العمل عملية أساسية. لا تحسن معالجة وجه النهاية بشكل كبير من جودة قطعة العمل ، وتقلل من أخطاء التثبيت والبناء في الموقع ، وتقصير فترة البناء ، وتحسن كفاءة البناء في الموقع. كما أنه يجلب فوائد اقتصادية أفضل لمؤسسات هيكل الصلب. وفقًا لحالة المعالجة الفعلية لمؤسسات هيكل الصلب ، فإن شركتنا تستوعب مزايا المنتجات المماثلة على المستوى الدولي ، وتطلق في الوقت المناسب منتجات جديدة لتلبية الطلب على السوق. لا يتم استخدامه فقط في صناعة هيكل الصلب ، ولكن يمكن أيضًا استخدامه كمعدات عامة ، وتستخدم على نطاق واسع في الصناعات الجسرية والكهربائية والزيت والبتروكيماويات وغيرها من صناعات تصنيع الآلات.

8- زعنفة شعاع 180 درجة انقلب

يتم استخدام قطعتين من زعانف الشعاع الهيدروليكي المتنقل 180 درجة لتحويل قطع العمل على جانب واحد. عند العمل ، ارفع قطعة العمل بعيدًا عن طاولة الأسطوانة أو رف عمل العمل ، ويؤدي المخفض إلى قيادة زعزتي الشعاع إلى التحرك بشكل متزامن لتحريك قطعة العمل إلى جانب طاولة الأسطوانة أو رف العمل ، ثم تقوم اثنين من الأسطوانات الهيدروليكية بتدوير الذراعين إلى التدوير بشكل متزامن ، ونقل قطعة العمل إلى وسط الطاولة البريمة أو الروح التي تعمل على العمل بعد ذلك.

وفقًا للوضع الفعلي ، يمكن استخدام قطعتين بشكل منفصل كمجموعة لقلب الحزمة القصيرة. في الوقت نفسه ، يمكن أيضًا دمج 4 قطع في مجموعة واحدة لإلغاء الحزم الطويلة. مرونة عالية وكفاءة.

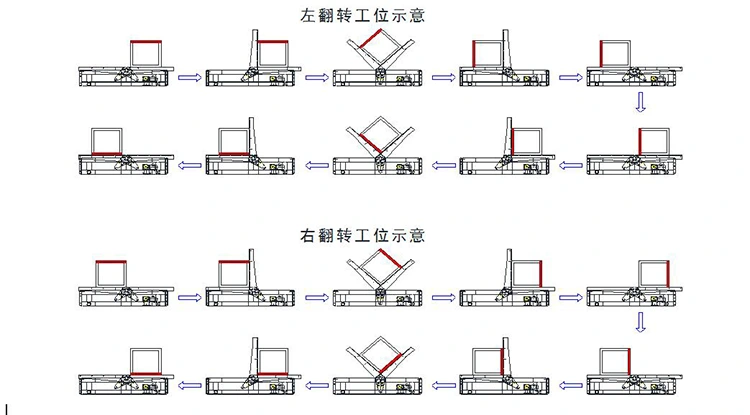

مخطط تدفق العمل من زعانف الشعاع:

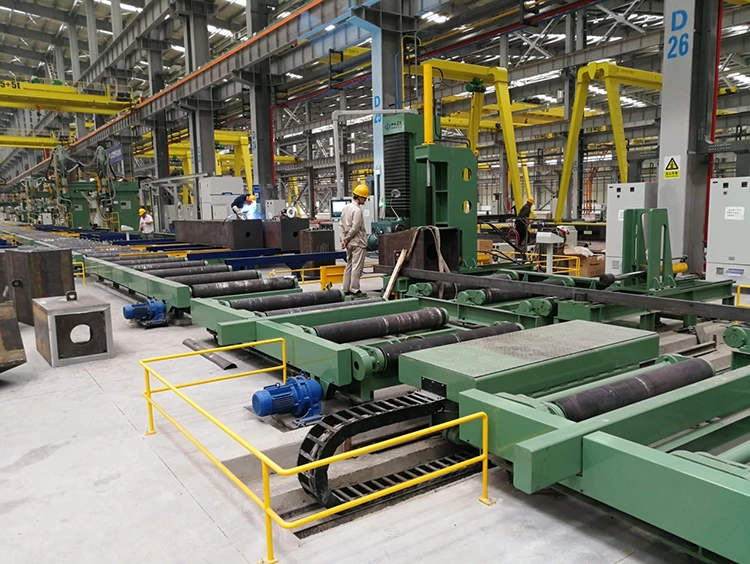

9- عربة الصلب

يستخدم هذا الجهاز بشكل أساسي للتنسيق مع عملية الإنتاج لنقل قطعة العمل من طاولة الأسطوانة النقل أو غيرها من المعدات إلى المعدات المراد معالجتها. تحتوي عربة الصلب بشكل أساسي على وظيفتان عملان: المشي والرفع. يمكن إكمال إزاحة قطعة العمل من خلال التلاعب والتحكم. تحتوي المعدات على بنية بسيطة ، وتشغيل مريحة وتشغيل مستقر. يتبنى الماكينة تصميمًا شاقًا ، بحمل أقصى قدر من 30 طن ؛

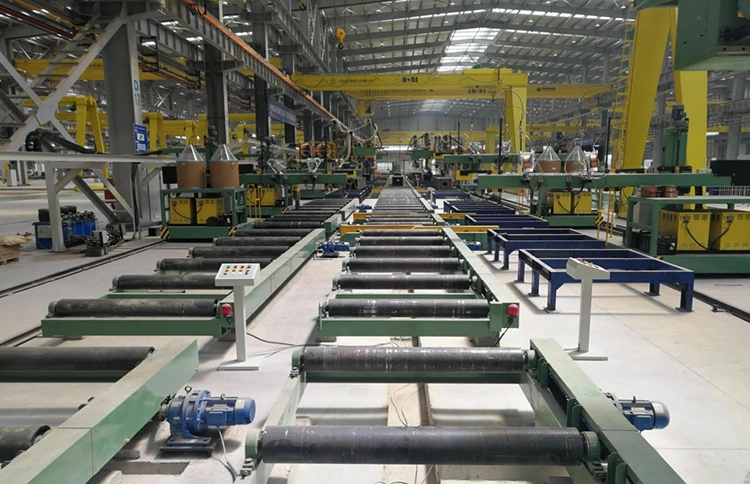

10- طاولات الأسطوانة

يتم استخدامه بشكل أساسي لنقل قطع العمل من تجميع عمود الصندوق إلى الانتهاء من اللحام ، في مواجهة النهاية.

كيفية إنتاج عمود صندوق ملحوم من صفيحة الصلب؟

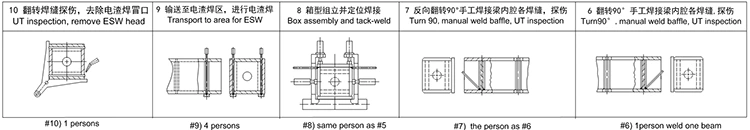

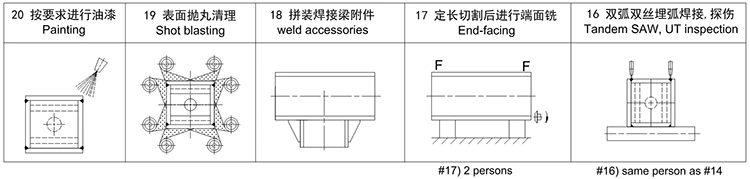

فيما يلي مخطط تدفق الإنتاج للإنتاج من اللوحات حتى حزمة H والتفتيش النهائي.

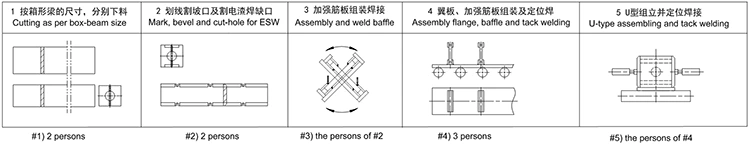

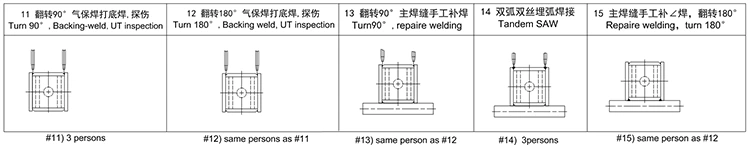

مخطط تدفق الإنتاج
